聚合物与细骨料改性透水混凝土的性能研究洞察

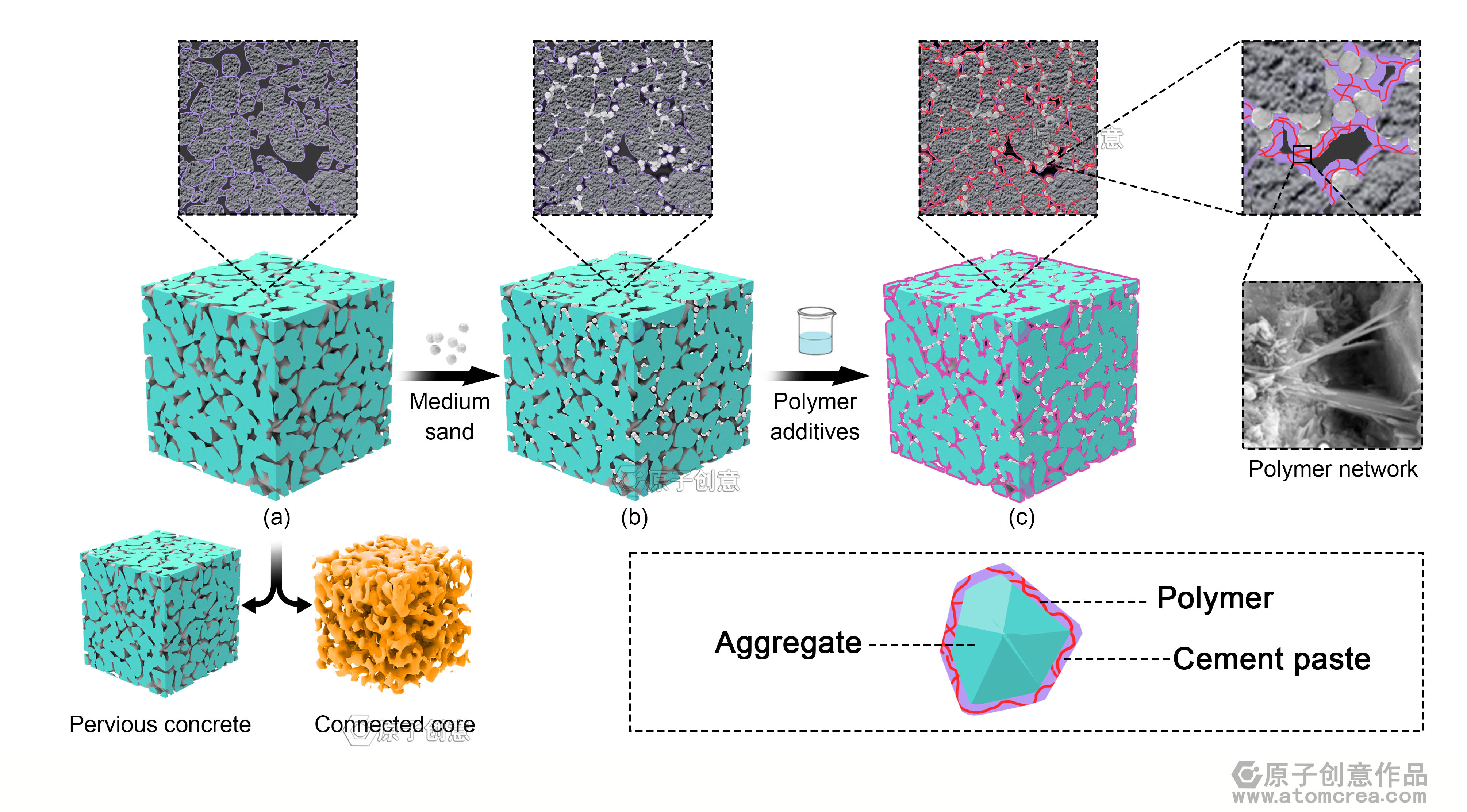

透水混凝土在城市道路建设中的应用日益广泛，但其强度和耐久性较低，限制了更广泛的应用。本研究探索使用细骨料和聚合物来增强透水混凝土的强度和耐久性，考察了细骨料与环氧树脂（ER）、丁苯橡胶（SBR）和醋酸乙烯-乙烯（VAE）共聚乳液复合使用对透水混凝土耐久性和抗冻性的影响。
结果表明，掺5% VAE改性的透水混凝土抗压强度达34.6 MPa，渗透系数为2.75 mm/s；掺2% ER改性的混凝土抗折强度最大值为4.2 MPa，渗透系数为2.78 mm/s。在测试的聚合物中，4%环氧树脂的掺入显著改善了抗磨损和抗冻性能，经100次冻融循环后，质量损失率和强度损失率分别为0.28%和6.17%。与SBR和VAE相比，ER在改善透水混凝土性能的同时，能更好地保持所需的透水性，综合性能最佳。
本研究加深了对聚合物影响透水混凝土性能的理解，为高性能透水混凝土的开发提供了有价值的理论支持。
服务对象 ： 南京工业大学
发表时间： 2025 年 7 月
发表期刊： Case Studies in Construction Materials
文章链接： https://doi.org/10.1016/j.cscm.2025.e04627
© 版权声明
文章版权归作者所有，未经允许请勿转载。
相关文章
暂无评论...
