深入了解用聚合物和细骨料改性的透水混凝土的性能

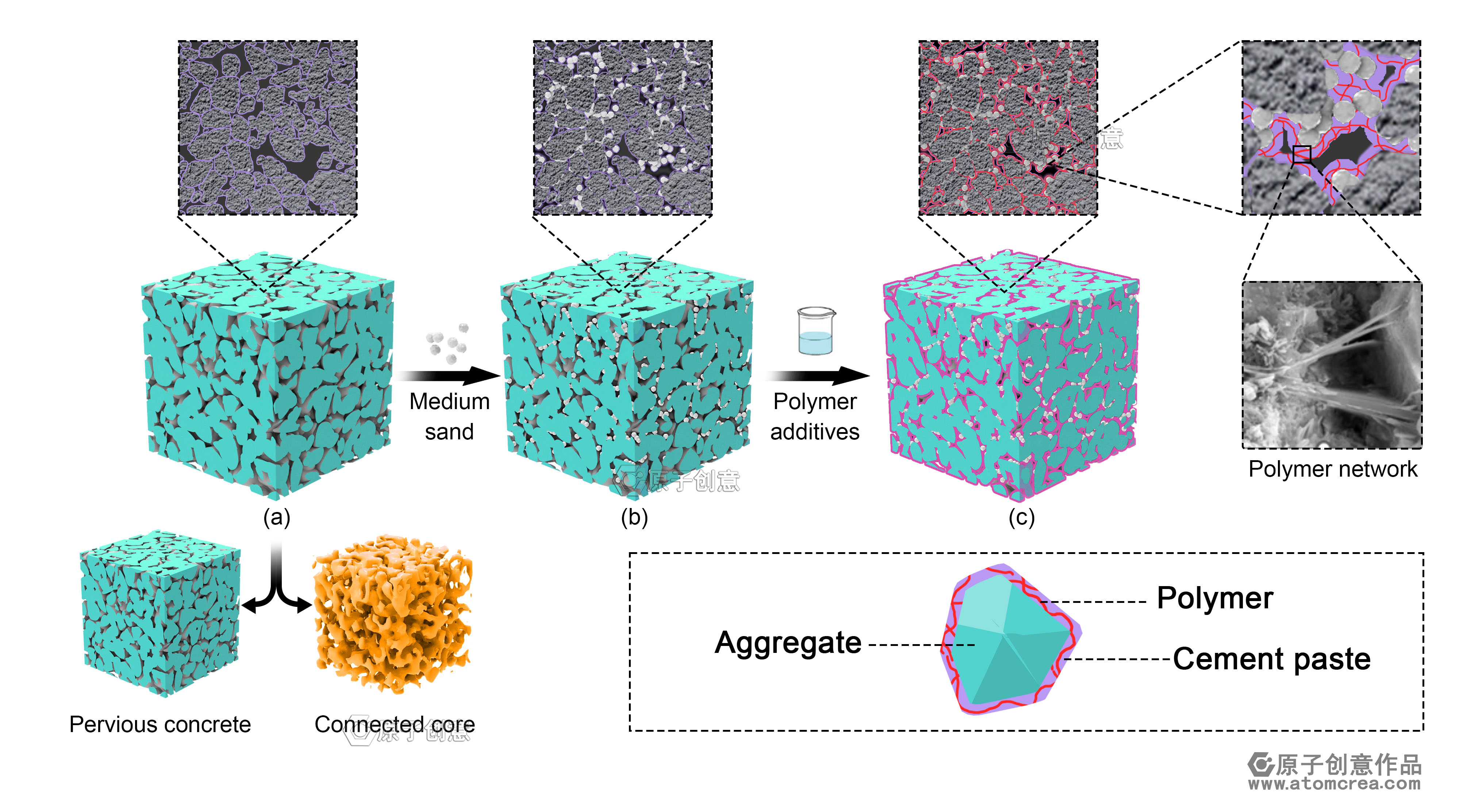

透水混凝土越来越多地用于城市道路建设;然而，它的低强度和耐用性限制了其更广泛的应用。本研究探讨了使用细骨料和聚合物来提高透水混凝土的强度和耐久性。研究了细骨料与环氧树脂 （ER）、丁苯橡胶 （SBR） 和醋酸乙烯酯-乙烯 （VAE） 共聚物乳液对透水混凝土耐久性和抗冻性的影响。结果表明，用 5% VAE 改性的透水混凝土实现了 34.6 MPa 的抗压强度和 2.75 mm/s 的渗透系数。同时，用 2 % ER 改性的混凝土达到最大抗弯强度 4.2 MPa，渗透系数为 2.78 mm/s。在测试的聚合物中，添加 4% 的环氧树脂可显著提高耐磨性和抗冻性。冻融循环 100 次后，质量损失率和强度损失率分别为 0.28 % 和 6.17 %。与 SBR 和 VAE 相比，ER 在保持所需渗透性的同时，在改善透水混凝土的性能方面表现出最佳的整体性能。本研究增强了对聚合物对透水混凝土性能影响的理解，并为高性能透水混凝土的开发提供了宝贵的理论支持。

服务对象 ： 南京工业大学
发表时间： 2025 年 4 月 8 日
发表期刊： Case Studies in Construction Materials
文章链接：https://doi.org/10.1016/j.cscm.2025.e04627
